J14B系列矩形电毗连器

属于低频电毗连器。。。。。。双包管锁机构，，，，是矩形电毗连器中兼顾操作快捷、使用可靠的毗连锁紧形式。。。。。。在J14A系列毗连器外壳的基础上、增添了接触件的密度和防雨功效。。。。。。圆角防反插设计,体积小、重量轻。。。。。。插座面板牢靠。。。。。。带电缆,端接形式为压接,电缆规格和长度由用户确定。。。。。。

适用规模:
● 适用于种种电子仪器间的电气毗连。。。。。。

使用情形条件:
● 事情温度: -55℃～+125℃
● 相对湿度: 40±2℃时,90%～95%
● 大气压力: 101.3KPa～1.33Pa
● 正弦振动: 10～2000Hz,加速率196m/s²
● 攻击: 980m/s²
● 加速率: 780m/s²
● 防雨: 降雨量5mm/min

主要手艺性能:
● 额定电流: 2A
● 接触电阻: 寿命试验前: 不大于0.010
● 寿命试验后: 不大于0.015
● 绝缘电阻
● 标准条件下: 不小于1000M
● 高温条件下: 不小于80M
● 湿润条件下: 不小于10M
● 淋雨条件下: 不小于5M
● 机械寿命: 500次

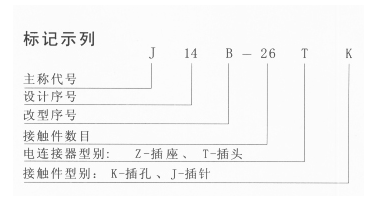

示例:
插头: J14B系列,26芯插孔的插头型号为FT-75-J14B-26TK
插头: J14B系列,34芯插针的插座型号为FT-75-J14B-34ZJ
注: FT-75-J14B-26T体现J14B系列26芯插针的插头
FT-75-J14B-26Z体现J14B系列26芯装插孔的插座
FT-75-J14B-34T体现J14B系列34芯装插针的插头
FT-75-J14B-34Z体现J14B系列34芯插孔的插座

 使用组合:
