J14A、C、D系列矩形电毗连器

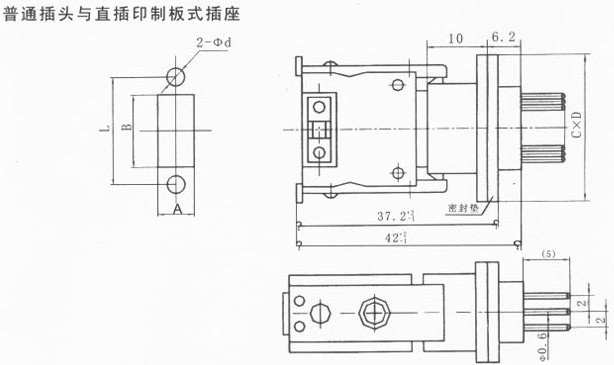

属于低频电毗连器。。。。。。双包管锁机构,是矩形电毗连器中兼顾操作快捷、使用可靠的毗连锁紧形式、端接形式为焊接。。。。。。该系列产品规格齐全,可分为针式、孔式插头;针式面板式、孔式面板式插座;针式电缆式、孔式电缆式插座等多种规格。。。。。。另外J14A系列插座尚有直插印制板型式和90º弯插印制板型式。。。。。。

适合规模:
适用于战略武器系统、航天卫星系统、运载火箭、地面包管系统,也可普遍用于种种电子仪器、仪表及电缆间的毗连。。。。。。

使用情形条件:
● 事情温度: -55℃~+125℃
● 相对湿度: 40±2℃时，，，，，，90％~95％
● 大气压力: 101.3kPa~1.33Pa
● 正弦振动: 10-1000Hz，，，，，，加速率196m/s²
● 攻击: 980 m/s²
● 加速率: 780 m/s²

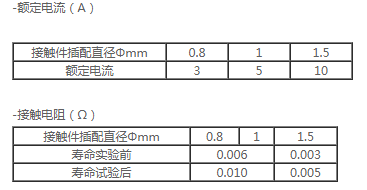

主要手艺性能:

绝缘电阻: 标准条件下: 不小于2000MΩ
高温条件下: 不小于1000MΩ
湿润条件下: 不小于20MΩ
耐电压: 标准条件下：800V
低气压条件下: 250V
机械寿命: 500次
示例
插头: J14A系列,51芯通俗焊接插针的插头型号为J14A—51TJ。。。。。。

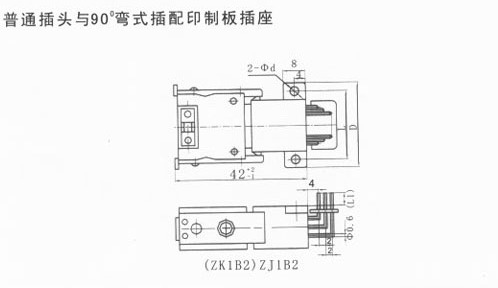

插座: J14A系列,51芯插孔,插孔90º弯式插配印制板，，，，，，法兰盘为侧面装置的插座型号为J14A—51ZK1B2。。。。。。

使用组合
具有相同改型序号、相同接触件数目的插针式插头与插孔式插座（或插孔式插头与插针式插座）能互配使用。。。。。。

标记示例:
