光隔离器的事情原理

周全先容光隔离器与光隔离器的应用

5.0/5 rating 1 vote

Description

在光纤与半导体激光器的耦合系统中，，，某些不一连处（如端面或讨论处）的发射将影响激光器事情的稳固性。。这在高码速光纤通讯系统，，，相关光纤通讯系统、频分复用光纤通讯系统、光纤CATV传输系统以及细密光学丈量系统中将带来有害的影响。。为了消除反射波对激光器的影响，，，需要在激光器光纤之间加光隔离器。。它的作用如图6-2所示，，，从端口①到②的正向光能顺遂通过，，，而阻止从②向①传输反向光，，，相当于一个单偏向的阀门。。 bffyq 14

bffyq 14

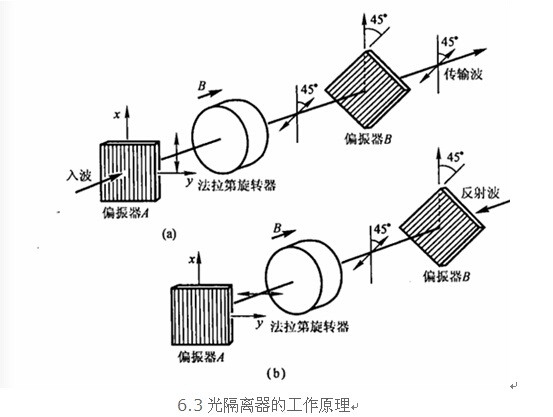

光隔离器的事情原理如图6-3所示。。它由两个线偏振器中心加以法兰第旋转器而成。。法拉第效应，，，使通过它的偏振光的偏向爆发偏振。。当在偏振光的撒播偏向外加磁场时，，，某偏振偏向旋过一个角度

Ω=VBI

其中：B是外加磁场的磁感应强度；；I是质料厚度；；V是体现质料等性的常数，，，即费尔德常数。。 bffyq 15

bffyq 15

偏振光的旋转偏向可以这样决议：不管光的撒播偏向怎样，，，迎着外加磁场的偏向，，，偏振光按反时针偏向旋转。。法拉第效应的这种旋向具有不可逆性，，，光隔离器正是使用它这种特征制成的。。光隔离器的旋转器接纳钇铁石榴（YIG）晶片（或小球）外加磁场做成。。这种质料在长波波段有较小的消耗和较大的费尔德常数。。

偏振器有一透光轴。。对理想的偏振器，，，沿透光轴偏向偏振的光能完全通过，，，而与之笔直的偏振光完全被阻止。。

偏振器A的透光轴在x偏向，，，偏振器B的透光轴与之成45°角法拉第旋转器的旋转叫Ω=45°。。对正向光，，，入射光经偏振器A的透光轴偏向一致，，，因而能顺遂通过。。对反向光，，，入射光经偏振器B,经法拉第旋转器仍沿反时针旋过45°恰与偏振器A的透光轴笔直，，，因而完全被阻止。。

为了便于与光纤耦合，，，光隔离器也可做成准光纤型或全光纤型。。在某些应用场合，，，需要光隔离器的输入与偏振无关。。

成都凯时娱乐专业生产波分复用器，，，光隔离器，，，光纤准直器。。同时提供种种常见的光无源器件批发，，，需求请咨询。。电话028-85255257
